지주간판, 겉판 안쪽 기둥은 어떻게 만들어질까요?

지주간판, 겉에서 보이는 기둥 속은 어떻게 되어 있을까요?

수원에서 지주간판을 알아보시면 완성 사진은 많은데, 기둥 안쪽을 보여주는 자료는 드뭅니다. 겉판이 같은 색으로 덮이고 나면 속 구조는 설치 후에 확인하기 어렵습니다.

디자인재성은 금속과 갈바를 기반으로 간판과 구조물을 직접 제작하는 업체입니다. 이번 글은 여러 지주로 서는 대형 안내판을 자재 입고부터 출고까지 공정 순서대로 정리했습니다.

주요 정보 요약

서비스 지역 — 수원 · 화성 · 동탄 (제작·설치 상담 가능 지역)
제작 품목 — 지주형 안내판(지주간판) (공장 제작 사진으로 확인)
기둥 구조 — 형강 기둥 부재 둘레에 각파이프 보조 프레임과 절곡판 커버
지주 하단 — 볼트 구멍을 낸 베이스 플레이트와 보강 리브 용접
마감 — 무광 우레탄 도장 마감, 앞면 출력물과 입체 문자 부착
규격·두께·기초 — 현장 확인 필요

정리하면, 이 안내판은 굵은 기둥 부재를 뼈대로 세우고 그 둘레를 보조 프레임과 절곡판으로 감싸는 방식으로 만들었습니다.

자재 입고, 각파이프와 판재가 먼저 들어옵니다

작업은 각파이프 묶음과 판재 묶음이 공장에 들어오는 것으로 시작했습니다. 판재 묶음에는 볼트 구멍이 미리 뚫린 판이 함께 보입니다.

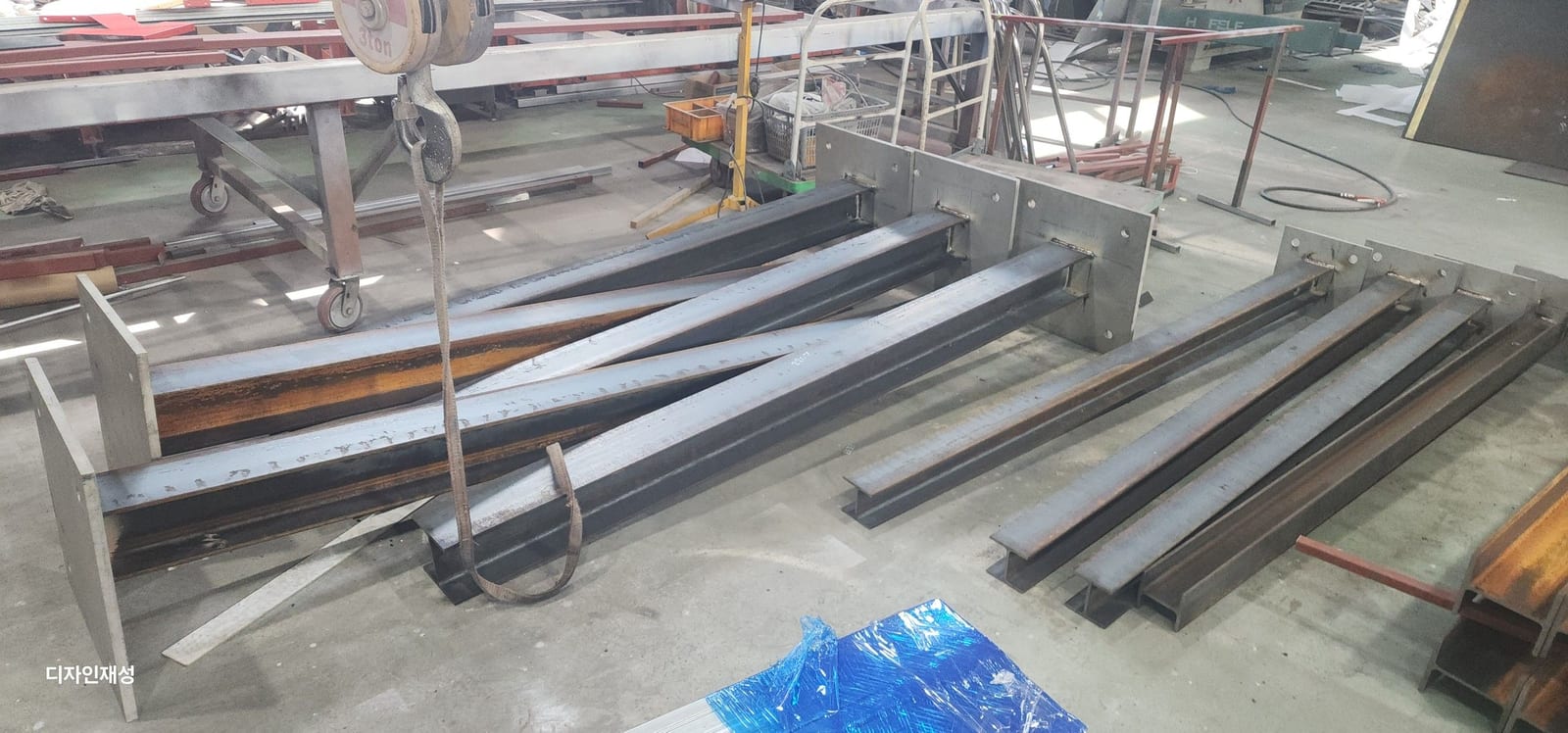

기둥 부재와 베이스 플레이트 준비

무게와 바람을 받는 기둥은 형강 부재로 준비하고, 끝에 붙을 베이스 플레이트를 따로 둡니다. 플레이트는 네 모서리에 볼트 구멍이 있는 형태입니다.

자체 공장에서 직접 가공 후 제작합니다. 화성 지역에서 문의하시는 지주형 간판도 부재 준비부터 조립, 도장까지 같은 흐름으로 진행합니다.

겉판이 될 판재를 절곡합니다

기둥과 가로 부재를 감쌀 겉판은 금속판을 접어 ㄷ자와 상자 형태로 만듭니다. 판을 이어 붙이는 대신 접어서 모서리를 만들면 용접으로 이어야 하는 곳이 줄어듭니다.

기둥 둘레에 보조 프레임을 짭니다

형강 기둥 둘레에는 각파이프로 보조 프레임을 짜서 붙입니다. 이 프레임이 겉판을 받치는 틀이 되어 판을 고정할 자리를 일정하게 잡아줍니다.

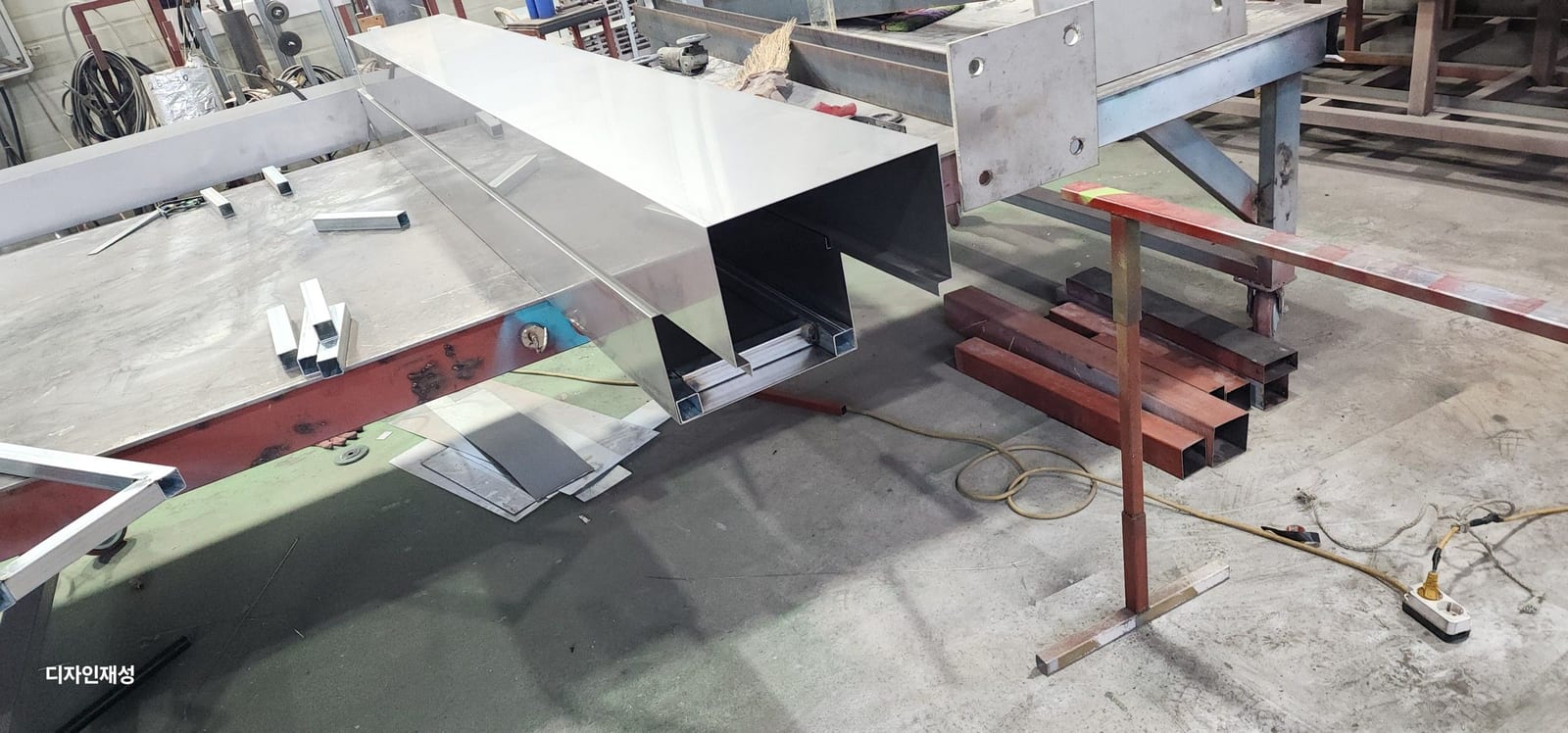

끝부분에는 구멍을 낸 판을 세우고, 프레임 위로 절곡 커버를 올려 맞춰 봅니다.

용접으로 잇고 접합부를 정리합니다

커버를 씌운 부재끼리는 용접으로 잇습니다. 상부 가로 부재처럼 큰 틀은 작업대 위에서 따로 조립합니다.

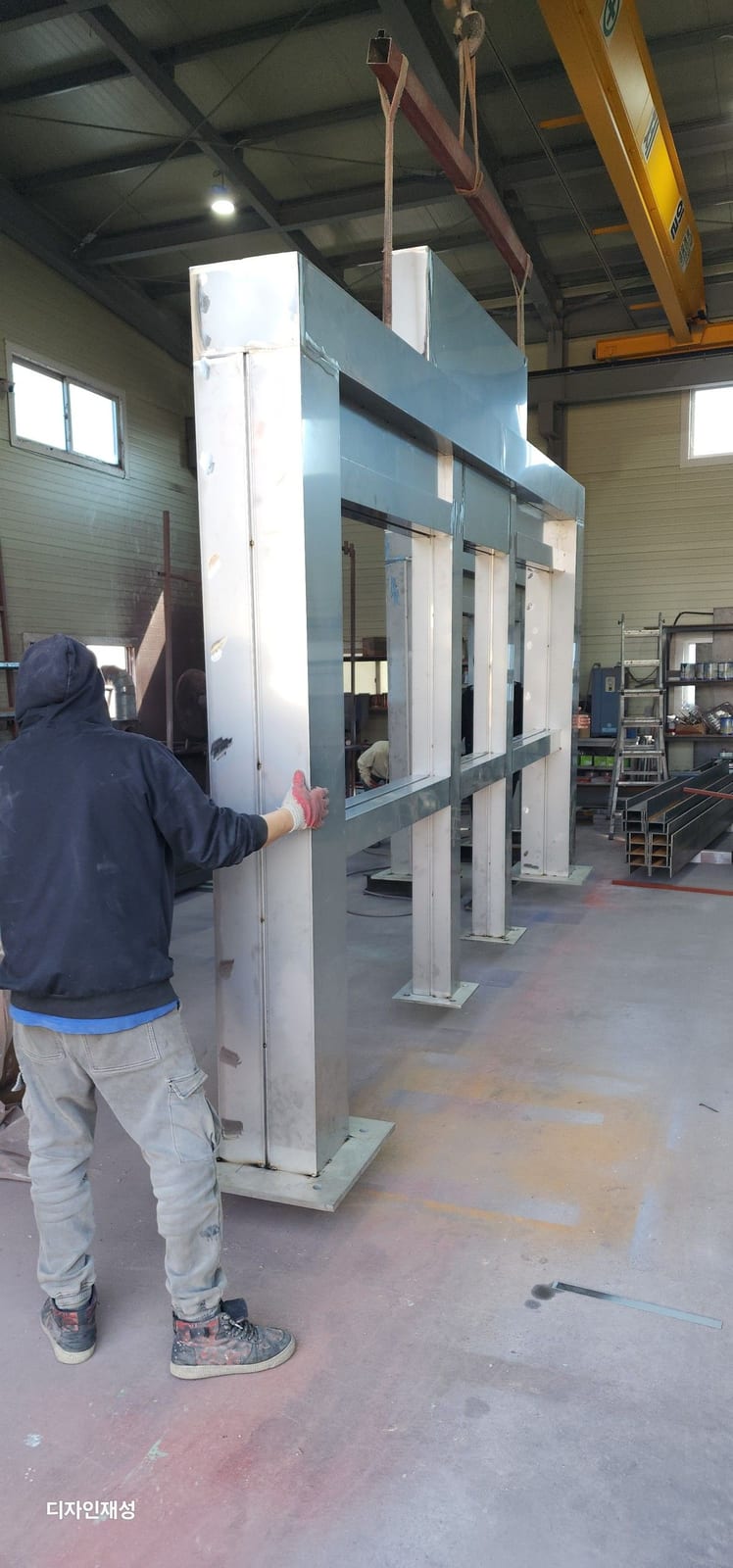

도장 전에 공장에서 한 번 세워 봅니다

부재를 따로 도장한 뒤 조립하면 틀어진 곳을 찾기가 어렵습니다. 그래서 도장 전에 기둥과 가로 부재를 세워 수직과 간격을 먼저 맞춥니다.

큰 틀은 크레인으로 들어 세우고, 겉판을 씌우지 않은 형강 기둥도 따로 세워 둡니다.

맞춤이 끝나면 도장합니다

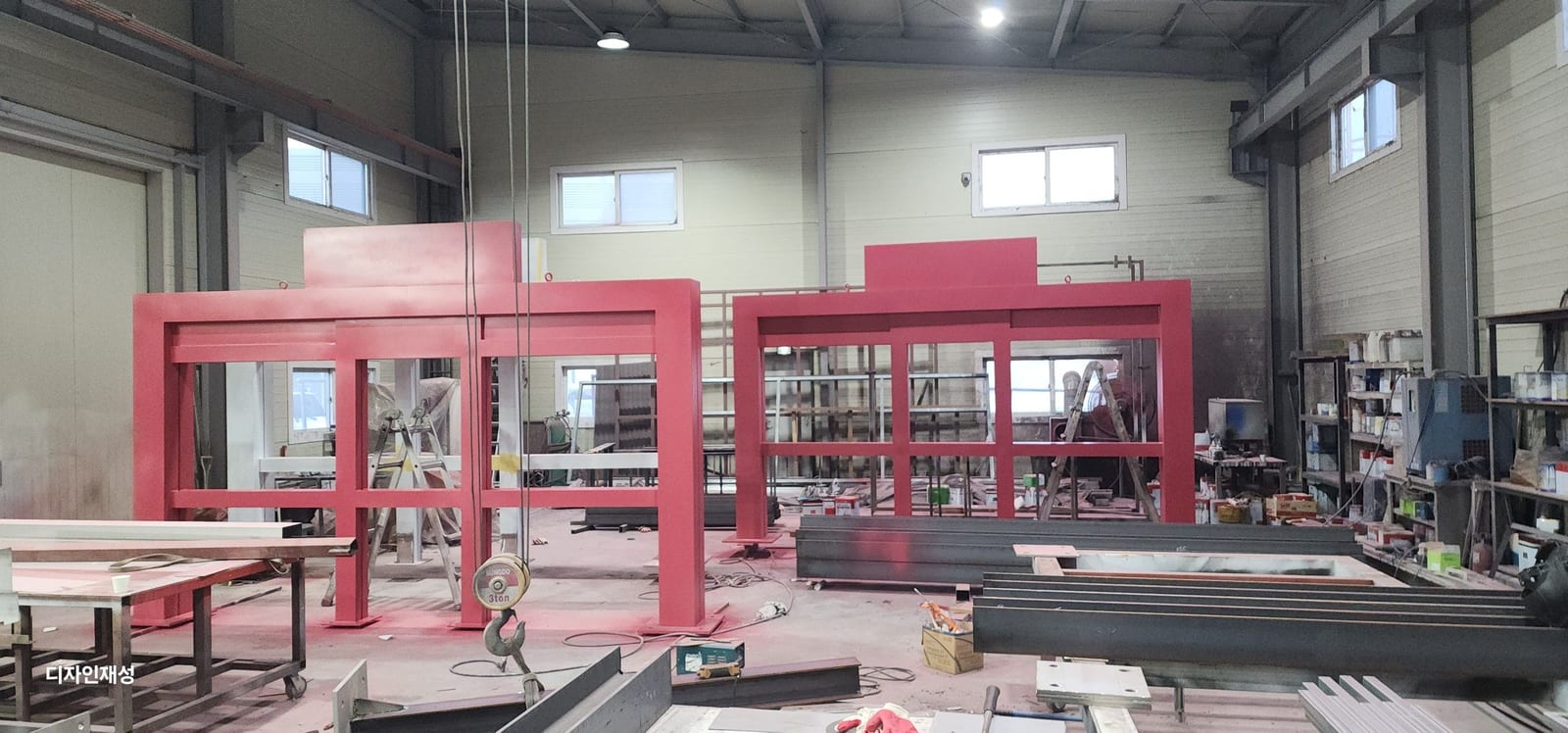

세워서 맞춘 틀에는 무광 우레탄 도장 마감으로 색을 올립니다. 같은 공간에 도장 전 틀과 도장한 기둥이 함께 서 있어 전후 차이가 보입니다.

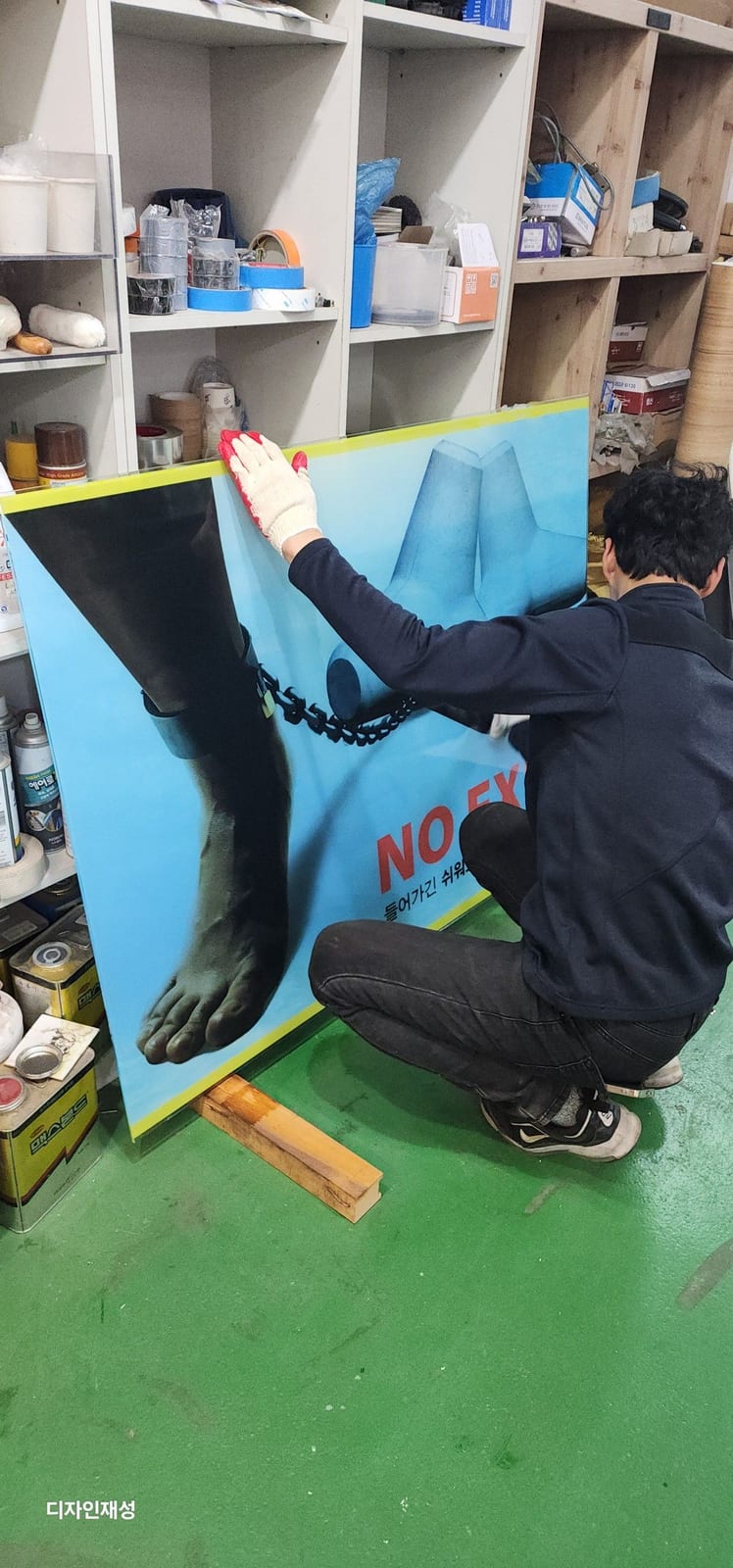

면판에 출력물을 붙입니다

앞면에 들어갈 그래픽은 판 위에 출력 필름을 붙여 만듭니다. 가장자리부터 눌러 붙인 뒤 표면을 닦아 정리합니다.

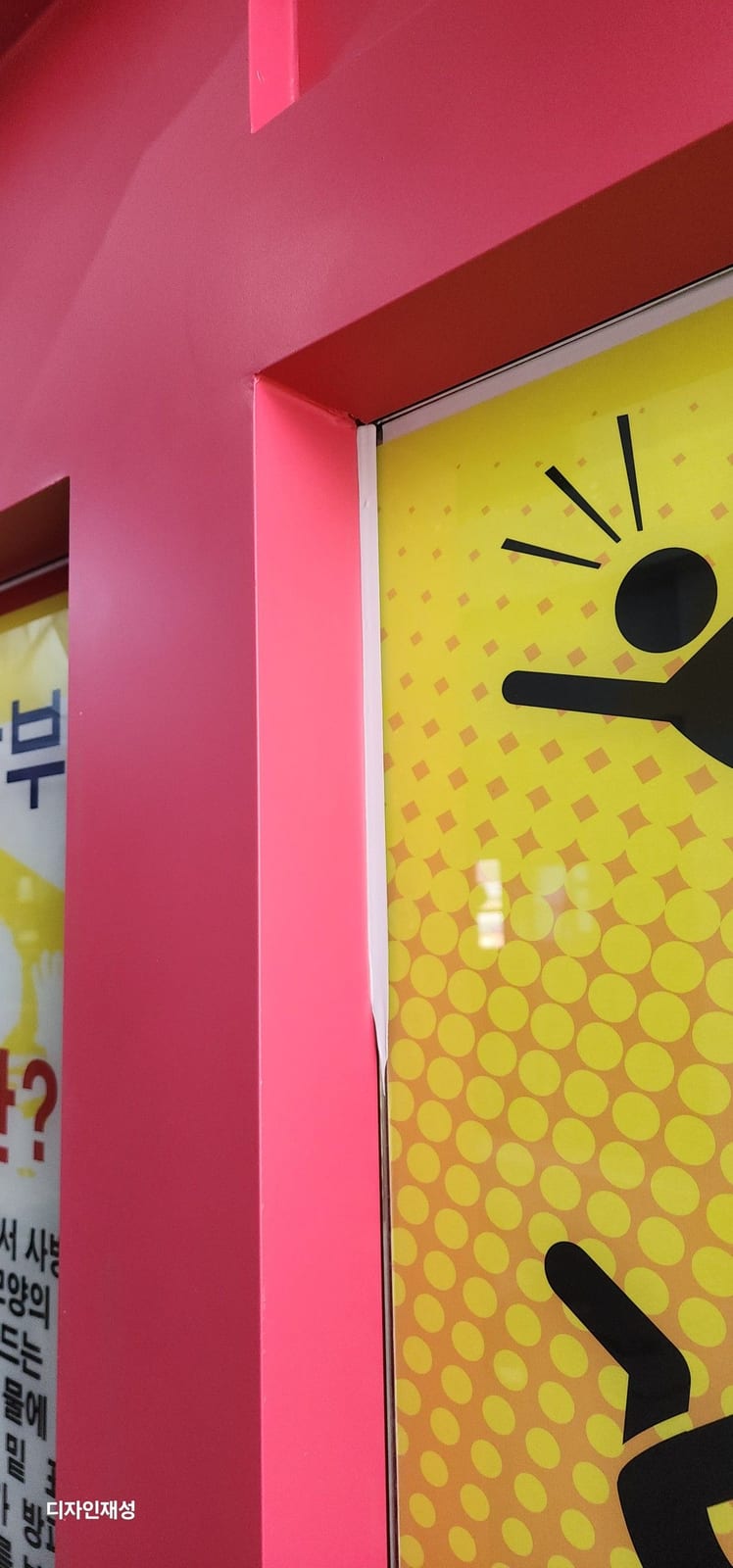

프레임에 면판을 끼우고 둘러봅니다

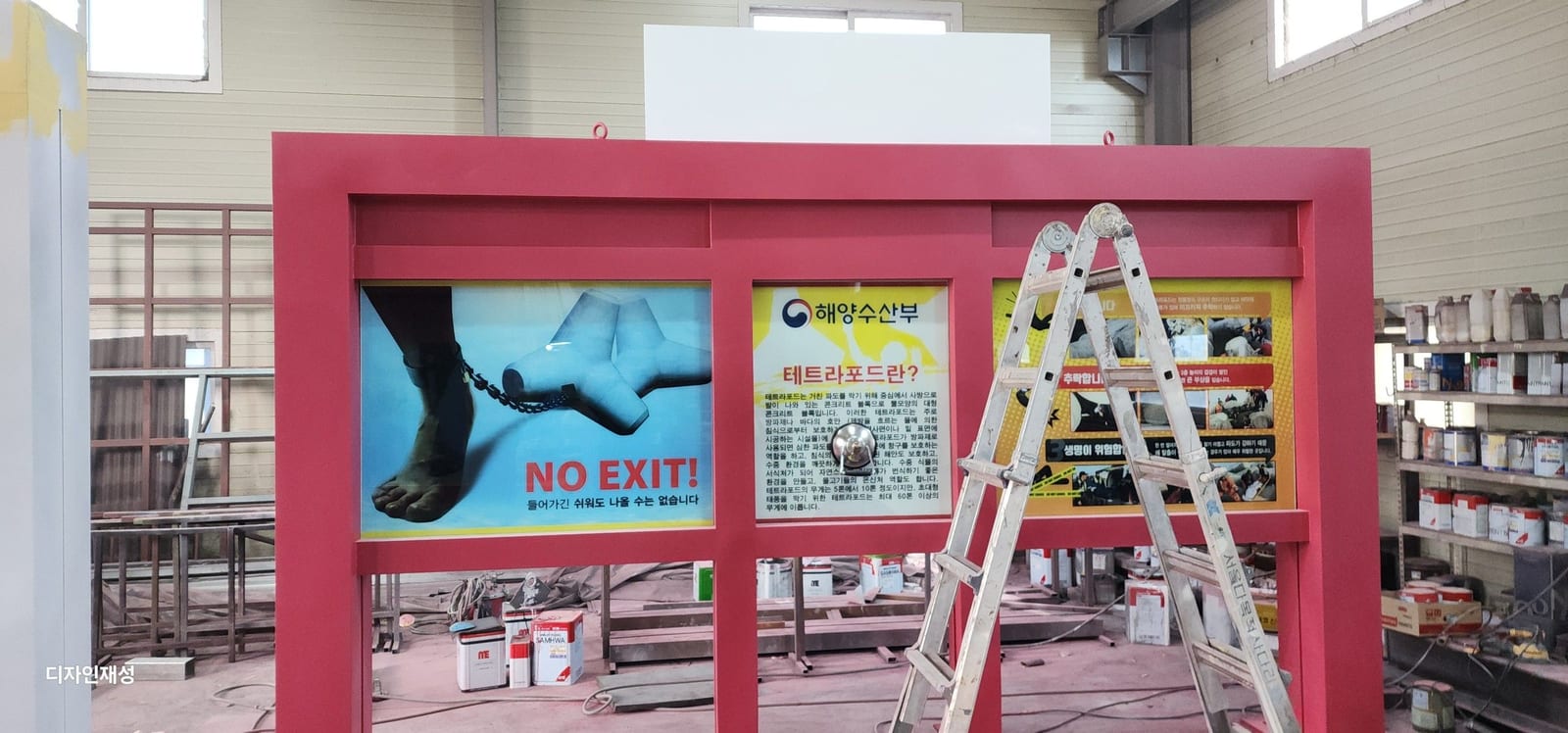

완성한 면판을 도장한 프레임 칸에 끼웁니다. 프레임 테두리가 면판보다 앞으로 나와 있어 가장자리가 안쪽으로 들어가 보입니다.

보호 비닐을 씌운 상태로 여러 대를 돌아보며 면판 위치와 기둥 하단을 살폈습니다.

입체 문자와 상부 사인을 올립니다

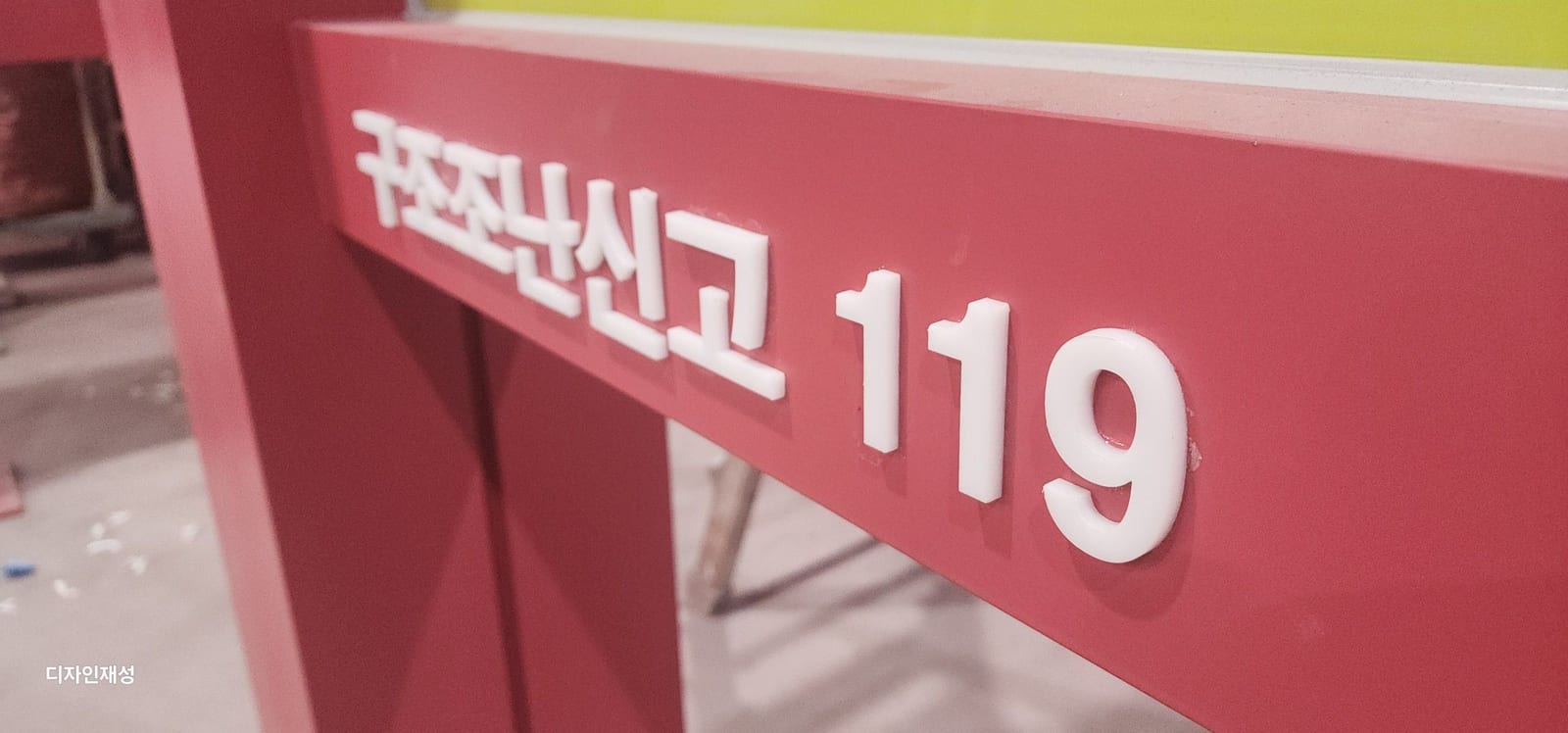

하단 가로 부재에는 입체 문자를 붙이고, 상부에는 별도 사인을 올렸습니다. 문자 아래로 기둥과 베이스 플레이트가 함께 보입니다.

완성 후 다시 세워 전체를 봅니다

부착이 모두 끝나면 완성품을 공장 조명 아래 다시 세워 봅니다. 기둥 수직과 모서리, 접합부 도장 상태를 이때 함께 살핍니다.

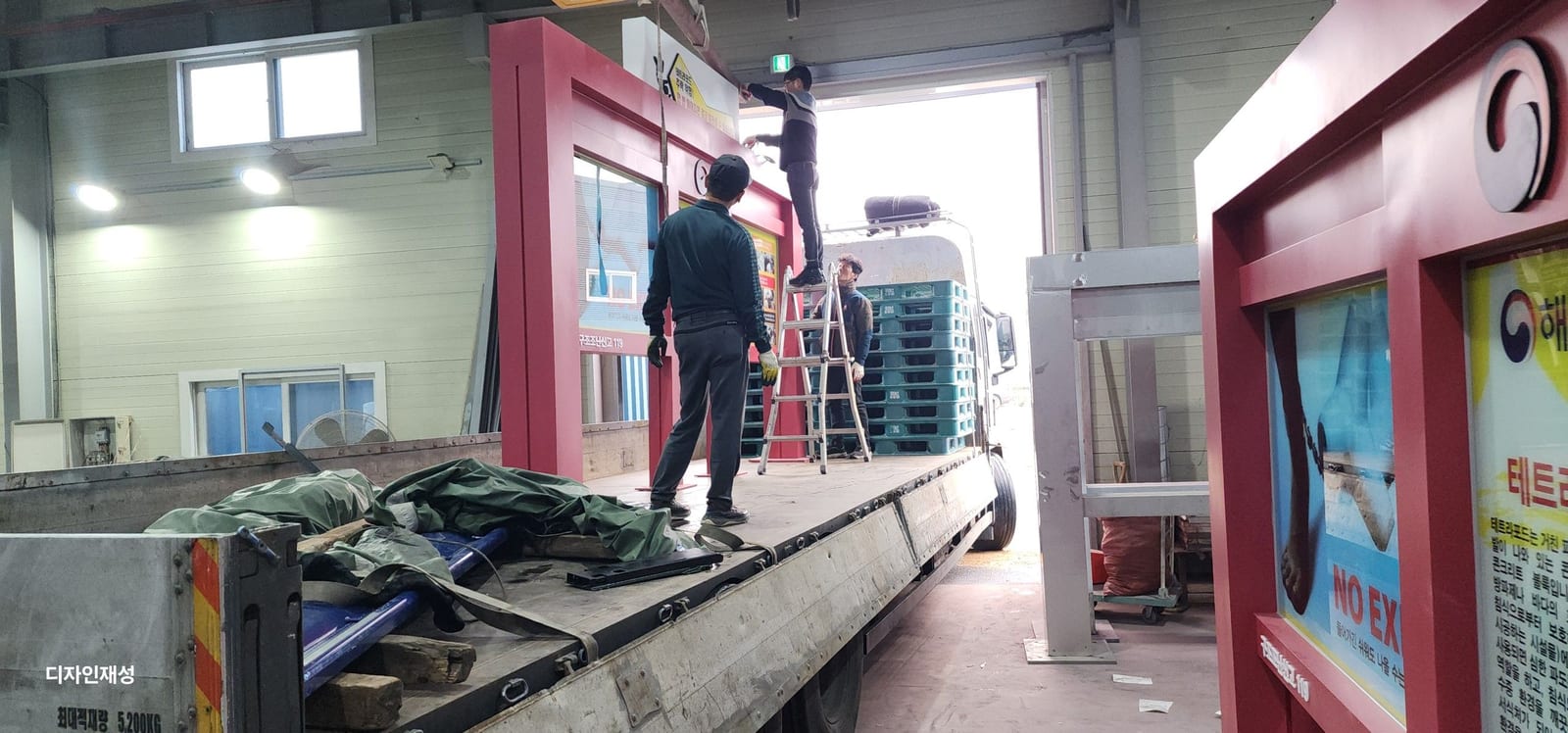

먼저 만든 분량을 출고합니다

완성한 안내판 일부는 화물차에 실어 먼저 내보냈습니다. 화물칸 위에서 작업자가 적재 상태를 정리합니다.

남은 분량도 같은 구조로 만듭니다

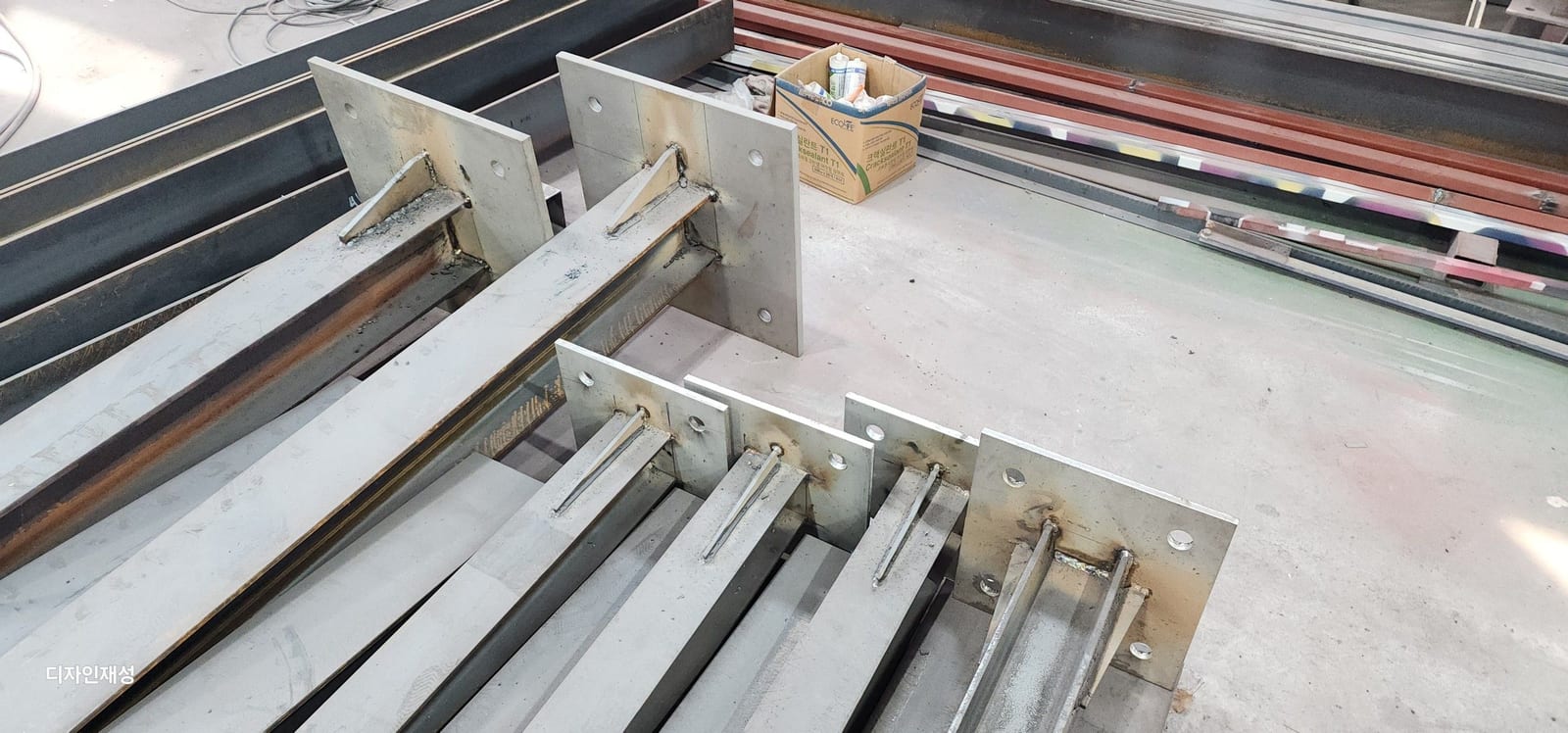

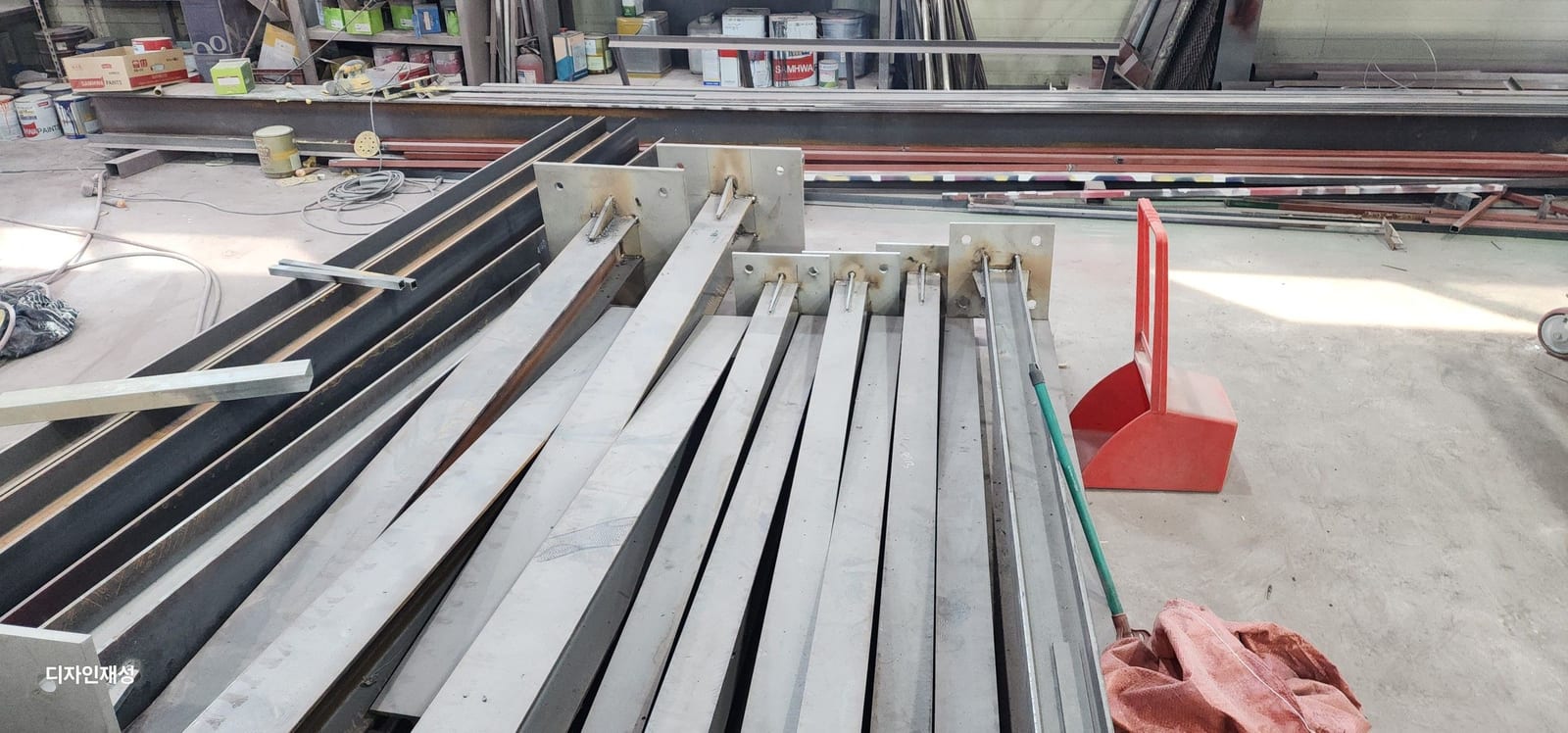

남은 분량도 같은 구조로 다시 제작했습니다. 기둥 하단 베이스 플레이트에는 보강 리브를 덧대 접합부를 보강합니다.

이 플레이트가 현장 기초와 만나는 자리입니다. 앵커 규격과 기초 크기는 설치 위치의 바닥 상태와 전체 높이를 보고 정해야 하므로 현장 확인이 필요합니다.

출고 전 완성품을 한자리에 세웁니다

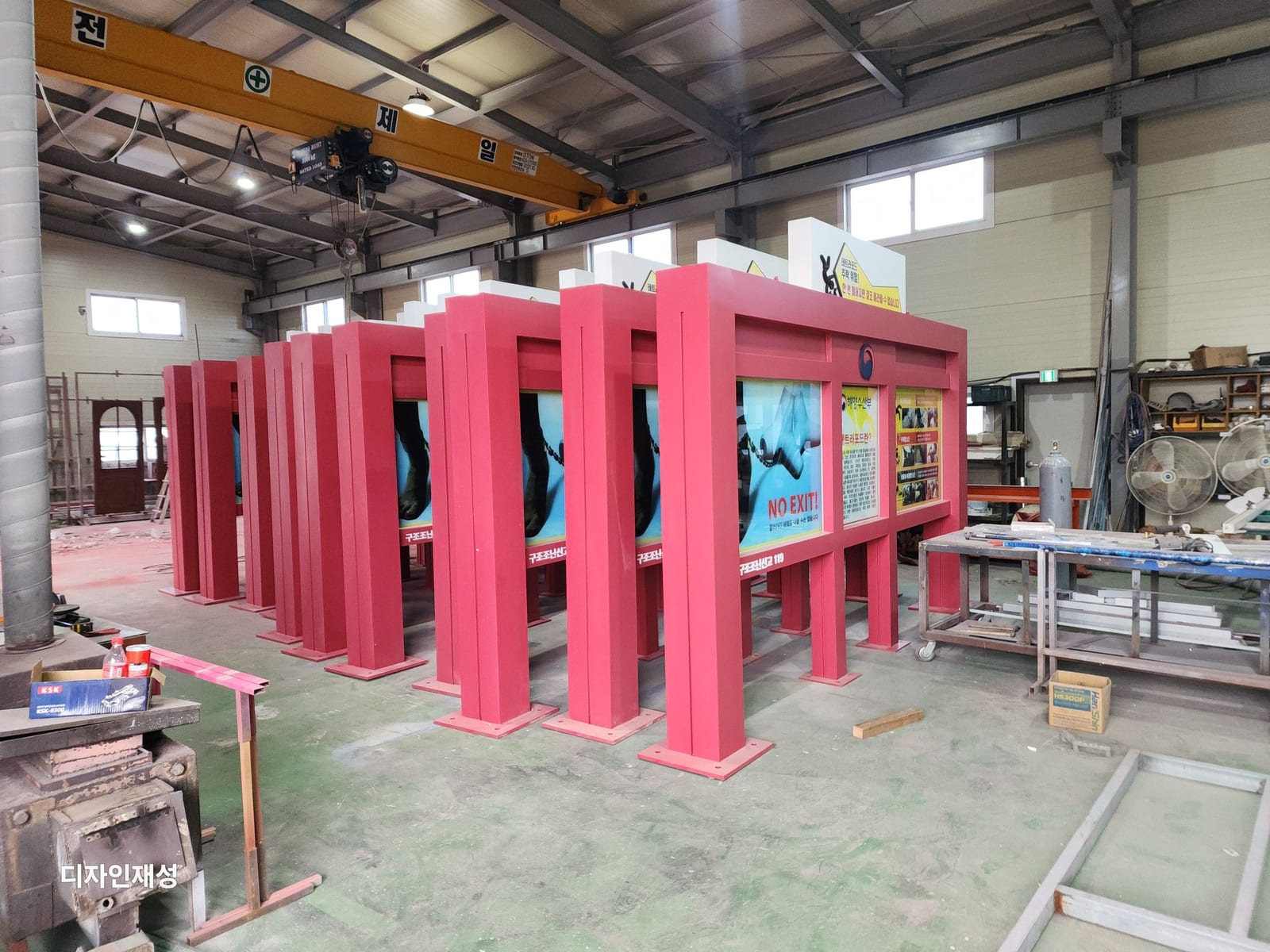

도장과 부착을 마친 안내판을 공장 안에 줄지어 세워 출고를 기다립니다. 기둥마다 베이스 플레이트가 바닥에 닿아 있는지 함께 봅니다.

지게차로 옮겨 화물차에 싣습니다

대형 안내판은 크기가 커서 지게차로 들어 옮기고 화물차에 나눠 싣습니다. 동탄 등 설치 지역이 정해지면 장비 진입로와 주변 통행, 작업 구간 보양 범위를 설치 전에 따로 확인합니다.

견적이 비슷해도 구조에서 차이가 납니다

외주로 제작되는 경우 기둥 부재와 베이스 플레이트 사양이 도면에 어떻게 적혀 전달되는지 확인해두시면 좋습니다. 제작처와 설치처가 다르면 치수가 맞지 않을 때 누가 수정하는지도 미리 정해두는 편이 낫습니다.

견적이 낮게 잡혔다면 겉판 안쪽 보조 프레임 물량이 어떻게 반영됐는지 살펴보실 필요가 있습니다. 베이스 플레이트의 보강 리브가 빠지면 하단 접합부에 힘이 한곳으로 모일 수 있습니다. 옥외에 세운 간판은 사용 환경에 따라 2~3년 뒤 하단 접합부와 도장 상태에서 차이가 보이기도 합니다.
